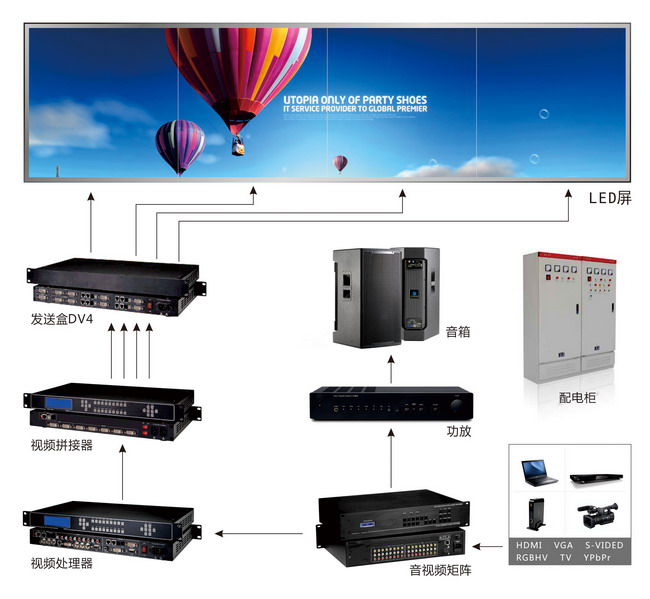

1、系统组成说明
1）、 LED显示屏体和异形创意屏工作原理是一致的
全彩屏幕的作用是用利用三基色原理重现控制计算机显示器上的图形。LED像素的三个基色都具有1024个灰度等级，因而每个像素都具有组合出1677216种颜色的能力。屏幕的工作机理是直接将控制计算机监视器画面上的像素映射至LED屏的像素上，并且这种映射是由硬件来完成的，没有任何软件中介。对计算机系统的使用与操作来说，这种映射是完全透明的。
显示屏的控制线路接收来自计算机的信号，通过驱动电路，使LED点阵面发光。显示屏由LED发光器件和控制电路组成，整个显示屏由结构相同的单元箱体组成，这将使得屏体的安装、维护，更为简洁、方便。
2 ）、 控制系统
由我公司设计的电子显示屏控制系统，具有数据采集、发送接收、色调变换、非线性变换、亮度调整等功能。
3）、  播控系统
LED显示屏播控系统是由播放窗口和控制窗组成，播放窗口是用来显示LED显示屏的内容，控制窗口是用来控制需要显示的内容和顺序。
4）、  控制电脑
在软件系统的支持下，一台电脑控制显示屏，可以实时地把播放电脑上的显示画面转化成数字信号，传递到LED显示屏上显示，从而同步地在LED显示屏上映射出相同的画面，并完成对显示内容的各种处理与切换功能。
5）、 视频处理系统
在显示屏上可以显示视频信息，视频信息的输入通过视频外设，如电视机、VCD机、DVD机、录像机、摄像机等。
6）、  音频设备
显示屏连接功放、音箱后，可播放音乐，也可和屏体同步播放新闻、广告等信息，实现声像同步,使屏体的显示更具有感染力、更具有轰动效应。
7）、  通讯系统
本系统所显示的信息都是在计算机处理后，经过传输线路输送到屏体上的控制电路，然后显示在屏体上。其它计算机外设、视频外设、音频设备等都接入计算机的输入端，这样线路的连接非常清晰，便于安装、使用、维护。
8）、  智能配电系统
经过配电系统的稳压后，按额定的负载情况，均匀地分接到显示屏的各个区域，为LED显示屏提供安全可靠的电力供应。显示屏的配电系统采用三相五线制即TN-S供电方式，显示屏的配电柜一般要安装在屏体附近，以方便就近维护检修。并配备专用智能监控系统。由屏体外部配电室引来动力电缆到配电柜，配电柜输入电压为交流380V±15%，工频50HZ。

由于显示系统设备属于变压器型起动设备，起动电流较大，所以针对功率较大的显示屏，配电系统内都设计成若干个控制回路，采取延时起动和延时断电，以减小显示屏停、送电时对电网的冲击。

本项目系统配电采用放射式和树干式相结合的方式，采用集中配电和分散配电，最大限度地使整个配电系统安全、优质、稳定、经济且维护简便。配电柜内装有空气开关、熔断器、交流接触器、电流互感器、电压互感器、电源防雷器等，配电柜门上还装有电流表、电压表、旋钮开关和指示灯等。配电系统具备过压、过流、欠压、缺相、防浪涌、短路、断路保护与报警功能。具备分步延时起动和分步延时断电的功能，以减小显示屏停、送电时对电网的冲击。配电柜门上还配有各支路的手动开关和各支路电源通断状态指示灯。配电柜控制为手动和远程控制两种控制方式，中控室LED控制专用计算机输出电源控制信号给电源远程控。
